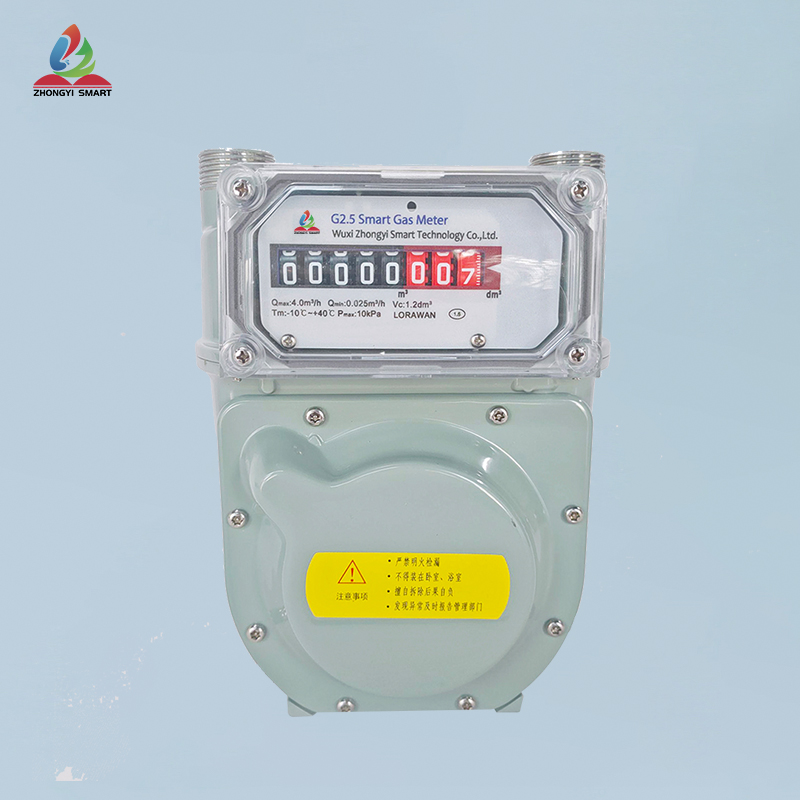

机械式铝壳燃气表G4

1、用途和适用范围

膜式燃气表是一种流量计量仪表，适用在工作压力为0.5~50kPa的城市管道煤气、天 然气、液化气、沼气等可燃气体的流量累计计量。各种不同的规格可广泛应用于城镇 居民家庭。

2、主要规格及技术参数

2.1、规格

G4

2.2、主要技术指标

2.3、外形尺寸见图

2.4、执行标准： GB/T6968-2011

3、主要结构及工作原理

3.1、结构

膜式燃气表由机芯(下壳体)、转阀、连杆、齿轮传动机构，壳体、计数器组成。关键部件机芯是由两个合成橡胶皮膜把下壳体内前后二个腔体分割成四个小室，作为气体流量的计量室。转阀由阀盖和阀座组成，具有良好的平面密封性能。连杆齿轮传动机构由长连杆、短连杆、传动轮等零件组成，用于带动计数器转动，并且控制转阀的转动角度。壳体有高强度铝合金制成，具有良好的密封性能。

3.2、工作原理

燃气表的工作原理是当燃气由入口进入表内，经旋转阀门分配气体流向、气体流入其中的两个计量室，推动皮膜，将另外两个计量室的气体排出，同时皮膜经摇臂带动摇杆使牵动臂摆动再带动连杆机构，从而使旋转阀门转动。当旋转阀门转到一定的角度位置时，其中两个计量室进气终止转为排气，另外两个计量室开始进气，这样不断循环，由连杆机构带动齿轮旋转变速，使字轮式指示装置指示出流量值。

4、安装和使用

4.1、在运输与储存过程中应保持直立状态，不得倒放、侧放、卧放及剧烈冲击、振动与碰撞。
