中仪单相费控智能电能表是本公司按照国家电网公司智能电表相关技术规范研制生产的电能计量产品。本产品采用专用大规模集成电路和 SMT 生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
GB/T 17215.301-2007《多功能电能表 特殊要求》
Q/GDW 1354-2013《智能电能表功能规范》
Q/GDW 1354-2013《智能电能表功能规范》
Q/GDW 1364-2013《单相智能电能表技术规范》
Q/GDW 1365-2013《智能电能表信息交换安全认证技术规范》
电能表工作时，电压、电流经取样电路分别取样后，送入电能计量专用集成电路进行处理，并转化为数字信号送到微处理器进行计算。图中微处理器用于分时计费和处理各种输入输出数据，通过采集电能计量专用集成电路的电能脉冲，完成分时有功电能计量，根据需要显示各项数据、通过载波、红外或485接口进行通讯传输，并记录存储各种数据。
|
序号 |
功能 |
详情 |
|
|
通信模块 |
通讯方式 |
支持频段 |
|
|
M66(GPRS通讯) |
850/ 900/ 1800/ 1900MHz |
||
|
BC26（NB通讯） |
B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/ B20/B25/B26/B28/B66 |
|
|
|
BC35G（NB通讯） |
B1 @ H-FDD: 2100 MHz B3 @ H-FDD: 1800 MHz B8 @ H-FDD: 900 MHz B5 @ H-FDD: 850 MHz B20 @ H-FDD: 800 MHz B28 @ H-FDD: 700 MHz |
|
|
|
BG96（NB/GPRS/CATM通讯） |
Cat M1/Cat NB1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ B19/B20/B26/B28 LTE TDD: B39 (For Cat M1 Only) EGPRS: 850/900/1800/1900MHz BG96-M Cat M1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ B19/B20/B26/B28 LTE TDD: B39 |
||
|
BC66（NB通讯） |
B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B26*/B28/B66 |
||
|
Lorawan通讯 |
支持CLASSA,CLASSB,CLASSC模式 |
||
|
RS485通信 |
带有RS485接口可以进行 |
||
|
Wifi通信 |
|
||
|
显示模块 |
电能表采用LCD显示信息；液晶屏可视尺寸为85mm（长）×50mm（宽）；各字符具体尺寸应符合附录J的规定。 —常温型LCD的性能应不低于FSTN类型的材质，其工作温度范围为25℃～+80℃； —低温型LCD的性能应不低于HTN类型的材质，其工作温度范围为40℃～+70℃； —LCD应具有背光功能，背光颜色为白色； —LCD应具有高对比度； —LCD应具有宽视角，即视线垂直于液晶屏正面，上下视角应≥±60º； —LCD的偏振片应具有防紫外线功能； —LCD显示的内容参见图1；图中各图形、符号的说明参见表4；不同类型电能表可以根据需要选择相应的显示内容。 |
||
|
指示灯 |
电能表使用高亮、长寿命LED作为指示灯。各指示灯的布置位置参照附录中电能表外观简图，并要求如下： —有功电能脉冲指示灯：红色；平时灭，计量有功电能时闪烁。 —无功电能脉冲指示灯：红色；平时灭，计量无功电能时闪烁。 —跳闸指示灯：黄色；平时灭，负荷开关分断时亮。 |
|
|
|
电量采集模块 |
TTL串口通信采集底版的电量，采用CJ188协议 |
|
|
|
触发上报 |
用磁铁触发1-6s上报累计流量和设备状态 |
|
|
1.计量:具有分时计量功能，有功电能量按相应的时段分别累计，存储总、尖、峰、平、谷电能量
2.预付费：电能表可通过远程485或LORAWAN/NB模块售电，当电量低于报警值时，以显示方式提醒用户购电；具有透支限额的功能。
3.测量及监测：能测量、记录、显示当前电能表的电压、电流、功率因数等运行参数。测量误差不超过±1%。
4.计时功能：采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能
|
电压输入 |
额定电压 |
220V |
|
参比频率 |
50Hz |
|
|
电压线路功耗 |
≤1.5W和10VA（静态） |
|
|
电流输入 |
输入电流 |
5（20）A、5（60）A、10（40）A、15（60）A |
|
起动电流 |
直接接入式≤0.004Ib |
|
|
电流线路功耗 |
＜2VA |
|
|
计量精度 |
准确度 |
1级/2级 |
|
日计时误差 |
0.5秒/天 |
|
|
脉冲 |
脉冲常数 |
1600（imp/kWh） |
|
其他参数 |
正常工作温度 |
-25℃～+60℃ |
|
贮存和工作湿度 |
≤85% |
|
|
电池容量 |
≥1200mAh |
|
|
费率时段 |
费率数 |
4 |
|
时段数 |
8 |
|
|
通讯支持 |
Lorawan/NBIOT/GPRS/RS485 |
|

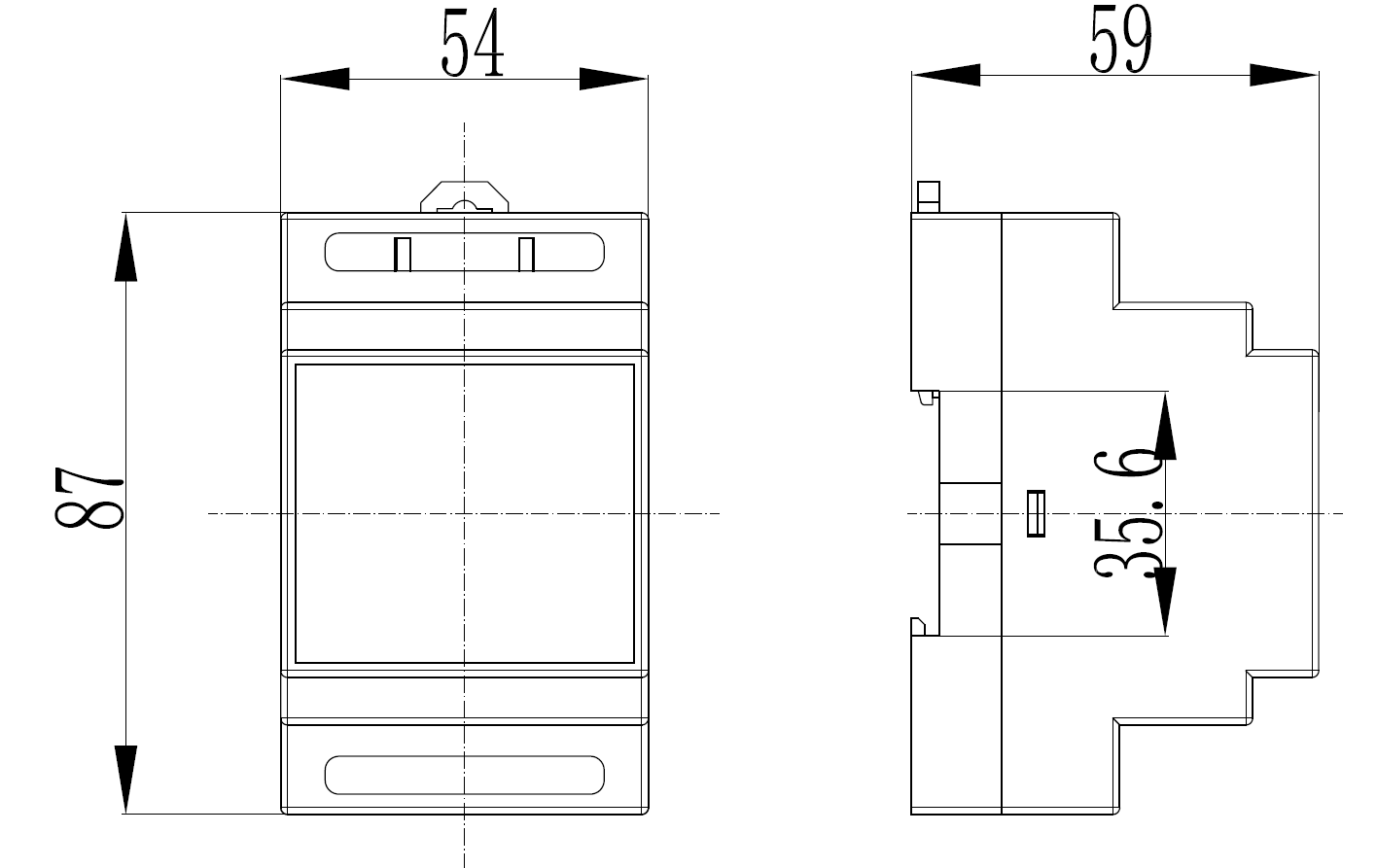

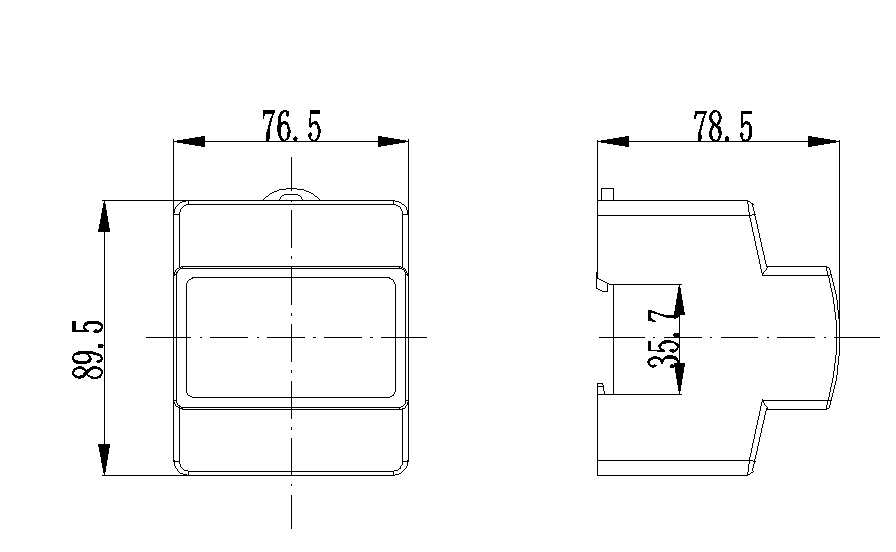

| 额定电压 | 220V/240V |
| 参比频率 | 50Hz |
| 输入电流 | 5（20）A、5（60）A |
| 正常工作温度 | -25℃~65℃ |
| 支持通讯 | Lorawan/NB/GPRS |
