一、产品概要

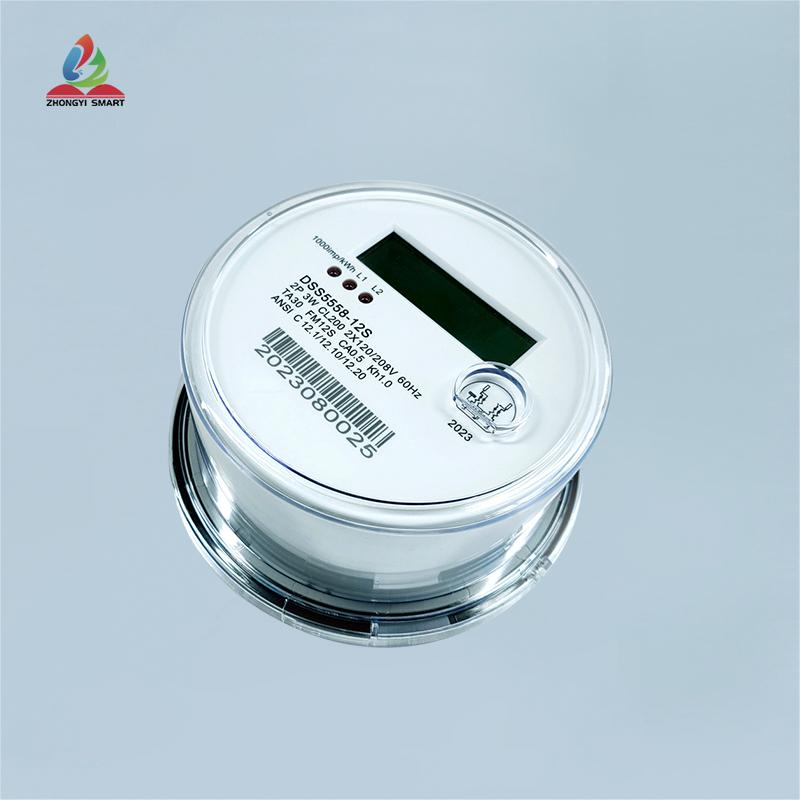

EM-135G是一款ANSI标准的单相智能电能表，可适用于商业和民用电能的计量。电能表支持 LoRaWAN/RF/ GPRS/4G/PLC等各种通讯方式，满足各个国家的电力用户对通讯功能的要求。
二、产品特点
1.电能表可选内置继电器，以满足预付费电能计量或者远程控制电力负荷的通断。
2.通过采用CIU终端和远程管理软件的预付费功能模块，可以实现预付费计量功能。
3.该电能表采用10/15年寿命设计。
三、技术参数
|
有功计量精度 |
0.5S级（IEC 62052-11:2020） |
时钟电池 |
可更换式3.6V电池，10年 |
|
费率数量 |
最多8个费率 |
||
|
脉冲参数 |
800,1600 |
可配置时段 |
8个时段 |
|
额定电压 |
48V-750Vdc |
可配置时区 |
2个时区 |
|
基本电流Ib |
5A/10A |
通讯协议 |
DLMS,DL645-2007,Modbus-RTU |
|
最大电流Imax |
60A/80/100A |
||
|
电压回路 |
<1W（或<8VA）@230V |
本地通讯接口 |
光通讯口 |
|
电流回路 |
<0.2VA@Ib |
远程通讯功能 |
支持热插拔通讯模块LoRaWAN/PLC/GPRS/3G/4G/NB-IoT |
|
工作温度 |
-25℃~70℃ |
扩展通讯接口 |
RJ45接口RS485/RS232/UART可选 |
|
存储温度 |
-40℃~80℃ |
重量 |
1.1KG |
|
湿度范围 |
≤95%RH，非凝结 |
防护等级 |
IP54,遵循IEC 60529 |
|
尺寸 |
200x58x124 mm |
端子接线类型 |
对称式或非对称式接线类型 |
四、产品结构
| 脉冲参数 | 800,1600 |
| 额定电压 | 48V-750Vdc |
| 基本电流Ib | 5A/10A |
| 最大电流Imax | 60A/80/100A |
