一、产品概要
大口径水表是用于计量流经自来水管道的水体积总量的测量仪，适用于小型工业用水和小区用水。干式结构，计数机构真空密封、表度盘字轮不受水质影响，读数永久清晰。字轮显示计数值量程大、精度高，计量及其他性能要求满足 GB/T 778.1~3—2007 B 级标准，电子装置符合《电子远传水表》（CJ/T 224-2006）标准。
二、工作原理
大口径水表，由于采用了电子眼读字轮数据，因此跟传统脉冲水表相比，它可将计量误差降低到几乎为零，是自动抄表系统中的理想计量水表。且采用低功耗设计，平常无须供电，只有在水表读数时才需要对它加电。
三、功能清单
|
序号 |
功能 |
备注 |
|
1 |
计量功能 |
实时霍尔计数器累计流量 |
|
2 |
水计量数据历史存储器本地 |
1.对于最新的90天，计量数据每小时存储一次 2.最新的180天，计量数据每天存储 3.最近一年，每月存储计量数据 |
|
3 |
电源 |
1.电池供电 2.外部供电 |
|
4 |
主电池容量水平指示 |
在每个计量数据消息上行链路报告中向服务器报告当前电池容量级别后缀 |
|
5 |
LED指示 |
通讯事件；切屏事件 |
|
6 |
手动触发(根据机型不同触发不同) |
按钮触发上报事件 吸铁石触发上报事件 触发1秒切换屏幕 触发2秒上报数据 触发9秒以上重启设备 |
|
7 |
无线技术 |
Lorawan/NB/GPRS |
|
8 |
外部接口 |
RS485/Mbus |
|
9 |
定期上报 |
1期限默认为24小时 2最新累计计量数据 3水表状态：阀门状态/电源 4电池容量水平 5下行链路信号强度指示 |
|
10 |
定时上报 |
1固定时间（例如23:00，也可配置）每天触发计量数据报告，消息有效负载与定期报告相同 2最新累计计量数据 3水表状态：阀门状态/电源 4电池容量水平 5LoRaWAN下行链路信号强度指示RSSI / SNR |
|
11 |
报警消息上行报告 |
1电池容量低电平报警 2备用电池开关报警 3阀门故障报警 |
|
12 |
屏幕数显 |
1显示内容：当前读数、电量、余额、阀状态（非阀控水表默认开阀状态） 2显示方式：常亮(低功耗屏) |
|
13 |
运输模式 |
运输模式下，日志关闭，通讯关闭，不计量脉冲，保持最小功耗运行 |
|
14 |
天线(Nb/Lorawan/GPRS) |
内置天线（弹簧/软天线） 外置天线（吸盘天线） |
|
15 |
红外配置（选配项，默认无） |
红外设置/读取表参数 红外更新程序 |
|
16 |
通讯方式 |
支持频段 |
|
|
M66(GPRS通讯) |
850/ 900/ 1800/ 1900MHz |
|
|
BC26（NB通讯） |
B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/ B20/B25/B26/B28/B66 |
|
|
BC35G（NB通讯） |
B1 @ H-FDD: 2100 MHz B3 @ H-FDD: 1800 MHz B8 @ H-FDD: 900 MHz B5 @ H-FDD: 850 MHz B20 @ H-FDD: 800 MHz B28 @ H-FDD: 700 MHz |
|
|
BG96（NB/GPRS/CATM通讯） |
Cat M1/Cat NB1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ B19/B20/B26/B28 LTE TDD: B39 (For Cat M1 Only) EGPRS: 850/900/1800/1900MHz BG96-M Cat M1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ B19/B20/B26/B28 LTE TDD: B39 |
|
|
BC66（NB通讯） |
B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/ B25/B26*/B28/B66 |
|
|
Lorawan通讯 |
支持CLASSA,CLASSB,CLASSC模式,支持的频段见附件 |
|
|
RS485通讯 |
四线：红+，黑-，黄A，蓝B |
四、性能特点
1.机械计量及其它性能要求满足 GB/T778.1～3—2007；电子装置符合《电子远传水表》（CJ/T224-2012）标准；
2.由于直接读取字轮数据，因此跟传统脉冲水表相比，它可将读数误差降低到几乎为零。
3.采用低功耗设计，只有读数时才需供电。
4.采用先进的数据编码及校验方式，通讯可靠性高。
5.满足 EMC、ESD、EMI 等电子产品电磁兼容方面的设计要求，达到行业领先水平。
6.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化。
五、技术参数
|
型号 |
过载流量 Q4 |
常用流量 Q3 |
分界流量 Q2 |
最小流量 Q1 |
最小读数 |
最大读数 |
|
m3/h |
m3 |
|||||
|
ZYLXL-50Z/R |
31.25 |
25 |
3.15 |
0.5 |
0.01 |
999999 |
|
ZYLXL-65Z/R |
50 |
40 |
5.04 |
0.8 |
0.01 |
999999 |
|
ZYLXL-80Z/R |
78.75 |
63 |
7.94 |
1.26 |
0.01 |
999999 |
|
ZYLXL-100Z/R |
125 |
100 |
12.6 |
2 |
0.01 |
999999 |
|
ZYLXL-150Z/R |
312.5 |
250 |
31.5 |
5 |
0.1 |
999999 |
|
ZYLXL-200Z/R |
500 |
400 |
50.4 |
8 |
0.1 |
999999 |
|
ZYLXL-250Z/R |
787.5 |
630 |
79.4 |
12.6 |
0.1 |
999999 |
|
ZYLXL-300Z/R |
1250 |
1000 |
126 |
20 |
0.1 |
999999 |
六、产品结构及尺寸

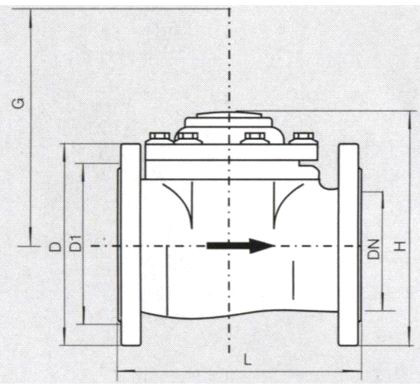

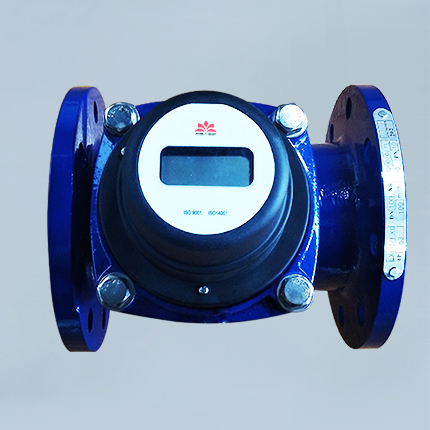

水表的外形图如下所示，
水表尺寸见下表。
|
型号 |
口径 |
长L |
高H |
高 G |
连接法兰 |
重量 |
||
|
mm |
mm |
法兰外径 D |
螺栓孔中心园直 径 D1 |
连接螺栓数量（只） |
Kg |
|||
|
ZYLXL-50Z/R |
50 |
200 |
255.8 |
400 |
165 |
125 |
4ÍM16 |
12 |
|
ZYLX L-80Z/R |
80 |
225 |
275.8 |
400 |
200 |
160 |
8ÍM16 |
16 |
|
ZYLX L-100Z/R |
100 |
250 |
285.8 |
400 |
220 |
180 |
8ÍM16 |
18 |
|
ZYLXL-150Z/R |
150 |
300 |
345.3 |
500 |
285 |
240 |
8ÍM16 |
42 |
|
ZYLXL-200Z/R |
200 |
350 |
372.5 |
500 |
340 |
295 |
8ÍM16 |
64 |
|
ZYLXL-250Z/R |
250 |
450 |
492.8 |
730 |
395 |
350 |
12ÍM20 |
94 |
|
ZYLXL-300Z/R |
300 |
500 |
515.8 |
730 |
445 |
400 |
12ÍM20 |
114 |
| 最大读数 | 999999 |
| 最小读数 | 0.01 |
