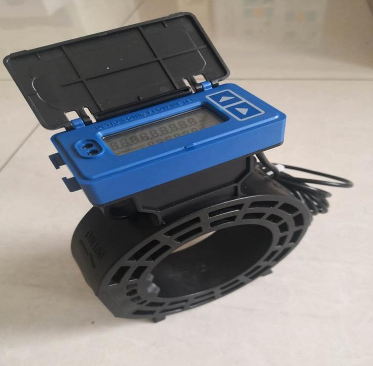

一、产品概要
卡片式超声波流量计是依据中国国家水表标准GBT/778.1-2018、JJG 162-2019、国际水表标准ISO4064-1：2005，IDT等标准研发生产的产品。
该水表采用了公司新开发的特有的超声波传播相位与时差测量技术，具有精度高，耗电小、测量量程比宽、稳定可靠等显著特点。
在结构上采用了部件IP68化方案，即每一个部件都达到IP68防护等级，仪表腔体即使进水也能保证长期工作。
该系列水表解决了传统水表空转、小流量不计量、压损过大等问题。可广泛应用于城市供水管道、分户用水量总表、水资源取水监测、农田灌溉，同时亦适用于多种工业现场。
二、工作原理
超声波在流动的流体中传播时就载上流体流速的信息，通过接收到的超声波就可以检测出流体的流速，从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器达到测量的目的。
三、功能清单
|
窗口类 |
窗口 |
显示窗口含义或者功能 |
|
主菜单 |
M01 |
显示净累计流量以及瞬时流量 |
|
M02 |
显示进水、回水温度及其温差 |
|
|
M03 |
日历，第一行显示日期，星期；第二行显示的是小时和分钟 |
|
|
M04 |
第一行显示信号强度、故障错误代码；第二行显示电压、温度 |
|
|
M05 |
标定窗口 |
|
|
M06 |
定量控制器（也称为灌溉控制器）窗口 |
|
|
M07 |
显示ESN号码和软件版本号码 |
水表设置了5类菜单选项，分别为：主菜单、辅助菜单1、辅助菜单2、定量控制菜单、分时累计菜单。在主菜单下面，用修改键“▲ ”可以进入任意菜单。
四、性能特点
1.管道设计为流体分层双声道测量，计量准确
2.量程比宽，且低于0.01m/s始动流量
3.显示信息量大，同屏显示9位数字累积流量和显示4位数字瞬时流量
4.设计理念节能，如空管或长期流体静止状态下仪表将开启自动省电功能
5.全IP68防护等级设计，各部件完全密封保护，即使进水也能长期正常工作
6.设计在时间年、月、日上有累计记录功能，可通过按键查看
7.具有多种通信接口方式：标准RS485接口；M-BUS接口；红外线通讯接口；支持CJ-188通讯协议。
8.支持标准MODBUS、M-BUS、HART通讯协议。
9输出信号方式多样：可用两路隔离的脉冲信号输出，（其中脉冲当量和脉冲宽度可编程）
10.具有软件在线升级功能
11.具有双路PT1000温度测量功能，能够实现热量计量
12.内置定量控制器，能够实现手动或者设定时刻自动启动控制器，进而实现自动定时定量供水或定量灌溉
13.根据不同客户需求有多种单位制选择，包括立方米、美制加仑、立方英尺和公升
14.内置锂电池，10年以上电池寿命
五、技术参数
1. 流量参数
|
公称直径 （mm） |
量程比 R |
流量（m³/h） |
||||
|
始动流量 |
最小流量Q1 |
分界流量Q2 |
常用流量Q3 |
过载流量Q4 |
||
|
DN50 |
63 |
0.10 |
0.63 |
1.00 |
40.00 |
50.00 |
|
DN65 |
63 |
0.16 |
1.00 |
1.60 |
63.00 |
78.75 |
|
DN80 |
63 |
0.25 |
1.60 |
2.50 |
100.00 |
125.00 |
|
DN100 |
63 |
0.40 |
2.50 |
4.00 |
160.00 |
200.00 |
|
DN125 |
63 |
0.60 |
3.20 |
5.00 |
200.00 |
250.00 |
|
DN150 |
63 |
0.80 |
4.00 |
6.40 |
250.00 |
312.50 |
2. 技术参数
|
技术参数名称 |
参数 |
|
量程比 |
63:1 |
|
工作压力 |
＜1.6MPa |
|
温度等级 |
T30 |
|
压力损失 |
ΔP10 |
|
工作环境 |
-25℃～55℃ |
|
显示 |
多行同时显示9位长累积量、6位长瞬时量，信号强度电池状态、流向、故障、通讯状态等 |
|
流量单位选择 |
立方米，美国加仑，公升，立方英尺，Acre Feet |
|
操作方式 |
双电容触摸按键，支持滑动操作 |
|
通讯接口 |
物理独立的RS485和红外接口，可选MBUS接口，LORA/NB-iot无线通讯功能，USART接口 |
|
输出 |
可选2路OCT输出，可仿真机械水表的双脉冲输出 |
|
通讯协议 |
同时支持MBUS，MODBUS,ASCII,CJ188 |
|
供电 |
3.6V4Ah锂电池供电，寿命＞10年，空管及零流速下自动省电功能 |
|
DC12～30V，MBUS接口外供电；断电后数据永久保存 |
|
|
功耗 |
＜0.1mW |
|
材质 |
管体材质：改性增强尼龙；其他：PC/ABS |

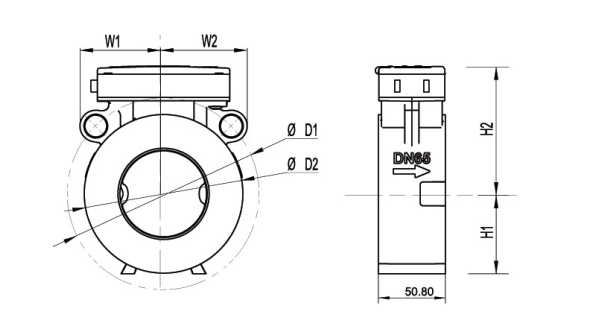

六、产品结构及尺寸
单位：mm
|
公称直径 |
外形尺寸 |
法兰尺寸 |
重量（Kg） |
||||||||
|
L |
H1 |
H2 |
W1 |
W2 |
外径D |
螺栓孔中心圆直径D1 |
螺栓孔径×实际数量φ×n |
密封面直径D2 |
密封面厚度f |
||
|
DN50 |
50.8 |
52 |
91 |
58 |
58 |
102 |
125 |
16.5×2 |
102 |
2 |
0.7 |
|
DN65 |
50.8 |
60.5 |
97 |
63.5 |
63.5 |
120 |
145 |
16.5×2 |
120 |
2 |
0.7 |
|
DN80 |
50.8 |
70 |
132 |
68 |
68 |
135 |
160 |
18×2 |
135 |
2 |
0.9 |
|
DN100 |
50.8 |
80 |
140 |
79 |
79 |
158 |
180 |
16.5×2 |
158 |
2 |
1.0 |
|
DN125 |
50.8 |
95 |
145 |
94 |
94 |
188 |
210 |
16.5×2 |
188 |
2 |
1.2 |
|
DN150 |
50.8 |
107 |
157 |
106 |
106 |
212 |
240 |
20.5×2 |
212 |
2 |
1.4 |
注：本表均为理论参考值，请以实际收到产品为主。
| 口径 | DN50~DN150 |
| 量程比 R | R63 |
| 工作压力 | ＜1.6MPa |
| 温度等级 | T30 |
| 压力损失 | ΔP10 |
| 工作环境 | -25℃～55℃ |
| 显示 | 多行同时显示9位长累积量、6位长瞬时量，信号强度电池状态、流向、故障、通讯状态等 |
| 流量单位选择 | 立方米，美国加仑，公升，立方英尺，Acre Feet |
| 操作方式 | 双电容触摸按键，支持滑动操作 |
| 通讯接口 | 物理独立的RS485和红外接口，可选MBUS接口，LORA/NB-iot无线通讯功能，USART接口 |
| 输出 | 可选2路OCT输出，可仿真机械水表的双脉冲输出 |
| 通讯协议 | 同时支持MBUS，MODBUS,ASCII,CJ188 |
| 供电1 | 3.6V4Ah锂电池供电，寿命＞10年，空管及零流速下自动省电功能 |
| 供电2 | DC12～30V，MBUS接口外供电；断电后数据永久保存 |
| 功耗 | ＜0.1mW |
| 材质 | 管体材质：改性增强尼龙；其他：PC/ABS |
