一、产品概要
单流束水表主要是一个进水方向，水流通过一个方向进入水表机芯，冲刷水表叶轮，从而获得计量的一种水表。
计数器采用干式计数器、可长期保持读数清晰。选用优质材料，性能可靠，始动流量小，计量精度高，外观美观耐用；采用磁敏传感器，性能稳定，可靠性高。但也拥有劣势，由于一股水流受力点比较集中，所以在长期使用以后，水表的叶轮会受到一定的磨损，从而影响水表的计量与寿命。
执行标准：GB/T 778-2018《饮用冷水水表和热水水表》标准
CJ/T 535-2018 《物联网水表》
二、工作原理
旋翼式单流束水表的工作原理是：水流从表壳进水口切向冲击叶轮使之旋转，然后通过齿轮减速机构连续记录叶轮的转数，从而记录流经水表的累积流量。
三、功能清单
|
序号 |
功能 |
备注 |
|
1 |
计量功能 |
实时霍尔计数器累计流量 |
|
2 |
水计量数据历史存储器本地 |
1.对于最新的90天，计量数据每小时存储一次 2.最新的180天，计量数据每天存储 3.最近一年，每月存储计量数据 |
|
3 |
电源 |
1.电池供电 2.外部供电 |
|
4 |
主电池容量水平指示 |
在每个计量数据消息上行链路报告中向服务器报告当前电池容量级别后缀 |
|
5 |
LED指示 |
通讯事件；切屏事件 |
|
6 |
手动触发(根据机型不同触发不同) |
按钮触发上报事件 吸铁石触发上报事件 触发1秒切换屏幕 触发2秒上报数据 触发9秒以上重启设备 |
|
7 |
无线技术 |
Lorawan/NB/GPRS |
|
8 |
外部接口 |
RS485/Mbus |
|
9 |
定期上报 |
1期限默认为24小时 2最新累计计量数据 3水表状态：阀门状态/电源 4电池容量水平 5下行链路信号强度指示 |
|
10 |
定时上报 |
1固定时间（例如23:00，也可配置）每天触发计量数据报告，消息有效负载与定期报告相同 2最新累计计量数据 3水表状态：阀门状态/电源 4电池容量水平 5LoRaWAN下行链路信号强度指示RSSI / SNR |
|
11 |
报警消息上行报告 |
1电池容量低电平报警 2备用电池开关报警 3阀门故障报警 |
|
12 |
屏幕数显 |
1显示内容：当前读数、电量、余额、阀状态（非阀控水表默认开阀状态） 2显示方式：常亮(低功耗屏) |
|
13 |
运输模式 |
运输模式下，日志关闭，通讯关闭，不计量脉冲，保持最小功耗运行 |
|
14 |
天线(Nb/Lorawan/GPRS) |
内置天线（弹簧/软天线） 外置天线（吸盘天线） |
|
15 |
红外配置（选配项，默认无） |
红外设置/读取表参数 红外更新程序 |
|
16 |
通讯方式 |
支持频段 |
|
|
M66(GPRS通讯) |
850/ 900/ 1800/ 1900MHz |
|
|
BC26（NB通讯） |
B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/ B20/B25/B26/B28/B66 |
|
|
BC35G（NB通讯） |
B1 @ H-FDD: 2100 MHz B3 @ H-FDD: 1800 MHz B8 @ H-FDD: 900 MHz B5 @ H-FDD: 850 MHz B20 @ H-FDD: 800 MHz B28 @ H-FDD: 700 MHz |
|
|
BG96（NB/GPRS/CATM通讯） |
Cat M1/Cat NB1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ B19/B20/B26/B28 LTE TDD: B39 (For Cat M1 Only) EGPRS: 850/900/1800/1900MHz BG96-M Cat M1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ B19/B20/B26/B28 LTE TDD: B39 |
|
|
BC66（NB通讯） |
B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/ B25/B26*/B28/B66 |
|
|
Lorawan通讯 |
支持CLASSA,CLASSB,CLASSC模式,支持的频段见附件 |
|
|
RS485通讯 |
四线：红+，黑-，黄A，蓝B |
四、性能特点
单流束水表工程口径一般为 15-25mm，具有体积小，结构接单， 重量轻，成本低的特点，误差调节装置放置在外部
五、技术参数
|
口径 |
DN15 |
DN20 |
DN25 |
|
最小流量（Q1） |
0.031 |
0.05 |
0.079 |
|
分界流量（Q2） |
0.05 |
0.08 |
0.126 |
|
最大流量（Q3） |
2.5 |
4 |
6.3 |
|
公称流量（Q4） |
3.1 |
5 |
7.9 |
|
量程比=（Q3/Q1） |
80 |
||
|
最大允许误差 |
Q3 ±2%, Q2 ±2%, Q1 ±5% |
||
|
精度等级 |
B级 |
||
|
工作压力 |
≤1.6Mpa |
||
|
压力损失 |
≤0.1Mpa |
||
|
防护等级 |
IP65 |
||
|
工作水温 |
0~30℃ |
||
|
通讯方式 |
Lorawan / NB / GPRS / RS485 |
||
|
供电电源 |
3.0V |
||

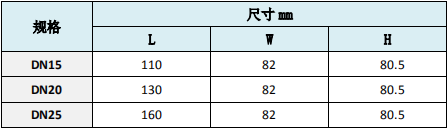

六、产品结构及尺寸
| 口径 | DN15~25 |
| 量程比=（Q3/Q1） | R80~160 |
| 最大允许误差 | Q3 ±2%, Q2 ±2%, Q1 ±5% |
| 精度等级 | B级 |
| 工作压力 | ≤1.6Mpa |
| 压力损失 | ≤0.1Mpa |
| 防护等级 | IP65 |
| 工作水温 | 0~30℃ |
| 通讯方式 | Lorawan / NB / GPRS / RS485 |
| 供电电源 | 3.0V |
