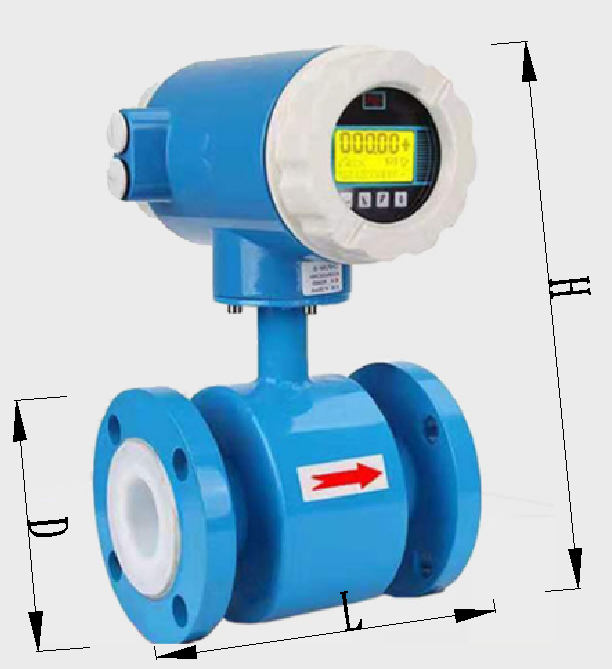

电磁流量计

序号

功能

备注

1

计量功能

实时霍尔计数器累计流量

2

水计量数据历史存储器本地

1.对于最新的90天，计量数据每小时存储一次

2.最新的180天，计量数据每天存储

3.最近一年，每月存储计量数据

3

电源

1.电池供电

2.外部供电

4

主电池容量水平指示

在每个计量数据消息上行链路报告中向服务器报告当前电池容量级别后缀

5

LED指示

通讯事件；切屏事件

6

手动触发(根据机型不同触发不同)

按钮触发上报事件

吸铁石触发上报事件

触发1秒切换屏幕

触发2秒上报数据

触发9秒以上重启设备

7

无线技术

Lorawan/NB/GPRS

8

外部接口

RS485/Mbus

9

定期上报

1期限默认为24小时

2最新累计计量数据

3水表状态：阀门状态/电源

4电池容量水平

5下行链路信号强度指示

10

定时上报

1固定时间（例如23:00，也可配置）每天触发计量数据报告，消息有效负载与定期报告相同

2最新累计计量数据

3水表状态：阀门状态/电源

4电池容量水平

5LoRaWAN下行链路信号强度指示RSSI / SNR

11

报警消息上行报告

1电池容量低电平报警

2备用电池开关报警

3阀门故障报警

12

屏幕数显

1显示内容：当前读数、电量、余额、阀状态(默认开，因为冷水表没阀)

2显示方式：常亮(低功耗屏)

13

运输模式

运输模式下，日志关闭，通讯关闭，不计量脉冲，保持最小功耗运行

14

天线(Nb/Lorawan/GPRS)

内置天线（弹簧/软天线）

外置天线（吸盘天线）

15

红外配置（选配项，默认无）

红外设置/读取表参数

红外更新程序

16

通讯方式

支持频段

M66(GPRS通讯)

850/ 900/ 1800/ 1900MHz

BC26（NB通讯）

B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/ B20/B25/B26/B28/B66

BC35G（NB通讯）

B1 @ H-FDD: 2100 MHz

B3 @ H-FDD: 1800 MHz

B8 @ H-FDD: 900 MHz

B5 @ H-FDD: 850 MHz

B20 @ H-FDD: 800 MHz

B28 @ H-FDD: 700 MHz

BG96（NB/GPRS/CATM通讯）

Cat M1/Cat NB1:

LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/

B19/B20/B26/B28

LTE TDD: B39 (For Cat M1 Only)

EGPRS:

850/900/1800/1900MHz

BG96-M

Cat M1:

LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/

B19/B20/B26/B28

LTE TDD: B39

BC66（NB通讯）

B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/

B25/B26*/B28/B66

Lorawan通讯

支持CLASSA,CLASSB,CLASSC模式,支持的频段见附件

RS485通讯

四线：红+，黑-，黄A，蓝B

公称通径

DN50~DN300

仪表精度

R1.5

流速范围

-12… +12m/s

工作压力

1.6mpa

导电性

>=300 µS/cm

防护等级

IP65

环境温度

-20℃~60℃

频率

48 -60 Hz

脉冲输出

3000cp/s 脉冲宽度，根据客户的设置自动调节

通讯方式

Lorawan  /  NB  /  GPRS  /  RS485

电压

220V （工作范围：100-230V）直流电压：22V

输出电流

4-20MA

衬里材质

橡胶衬里
